產品綜述
樁基聲測管(Sonic Logging Pipe)是現不可少的聲波檢測管，利用樁基聲測管可以檢測出一根樁的質量好壞，樁基聲測管是灌注樁進行超聲檢測法時探頭進入樁身內部的通道。它是灌注樁超聲檢測系統的重要組成部分，它在樁內的預埋方式及其在樁的橫截面上的布置形式，將直接影響檢測結果。因此，需檢測的樁應在設計時將樁基聲測管的布置和埋置方式標入圖紙，在施工時應嚴格控制埋置的質量，以確保檢測工作順利進行。
規格型號
鉗壓式聲測管的規格型號：50*1.0 - 2.5mm、54*1.0 - 2.5mm、57*1.0 - 2.5mm
推插式/法蘭式/ 卡接式/ 螺旋式聲測管的規格型號：50*1.0 - 3.5mm、54*1.0 - 3.5mm、57*1.0 - 3.5mm
套筒焊接式聲測管的規格型號：50*1.5 - 3.5mm、54*1.5 - 3.5mm、57*1.5 - 3.5mm
產品優點
一 成本經濟：
在較深的橋梁碼頭高層建筑鉆孔灌注樁施工中，對于灌柱樁基檢測要求采用聲波透射法檢測樁基質量，按照設計要求應該預埋檢測管（樁基聲測管）。樁徑0.8m以下的需埋設兩根檢測管，兩根檢測管必須固定在鋼筋籠內同一直線上。樁徑0.8m-2.0m的需埋設三根檢測管，三根檢測管必須呈等腰三角形固定在鋼筋籠內。2.0m以上的需埋設四根檢測管，四根檢測管必須呈正方形固定在鋼筋籠內。常規要求采用外徑50-60mm的鋼管，壁厚3.5mm左右，施工中采取現場焊接法。這種方法在施工中所需成本高，操作復雜，給現場施工帶來極大不便，施工成本只占普通焊管成本1/3左右。大大提高了工作效率，降低了施工成本。
二操作簡捷：
因樁基聲測管的焊接技術要求很高，需有專業的焊接人員。為保證樁基混凝土的質量，在樁基灌注過程中均有時間限定，采用焊接的檢測管在鋼筋籠對接過程中，還得焊接檢測管，給鉆孔灌注增加了施工風險。而我公司生產的樁基聲測管在安裝過程中只需上管插入下管,然后用簡單的工具稍加緊固可。無須焊接，無須電力，無需任何技術，大大節約了施工時間，避免了過長時間的安裝給施工帶來的風險，大幅提高了工作效率。
三 質量可靠：
樁基在混凝土灌柱時對樁基聲測管的密封性、抗?jié)B性、抗拉性、抗扭矩、抗壓等方面的要求特別嚴格，生產及安裝中稍有不慎將造成堵管、滲漏或管變形，樁基檢測將無法完成。現場焊接無法檢測管壁、接口及管底的封頭密封性，因此抗?jié)B漏性能很難保證。而我公司生產的樁基聲測管從原料采購就由專人嚴把質量關，生產前后經過多次檢測，產品成型后再需經三道檢測工序即初檢、氣檢、水檢。確保產品合格率為****，從而保證了樁基質檢要求。
四 售后服務：
產品一經售出就于貴公司建立了同盟合作關系，產品進入工地后派專業技術人員現場指導，公司并設立24小時響應制，對使用過程中出現的問題都將在#短的時間內給予解決。

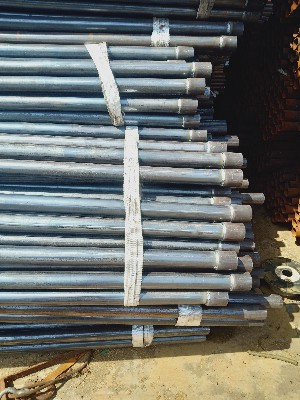

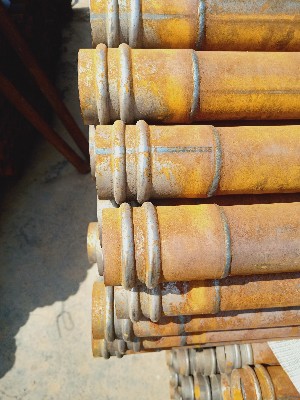

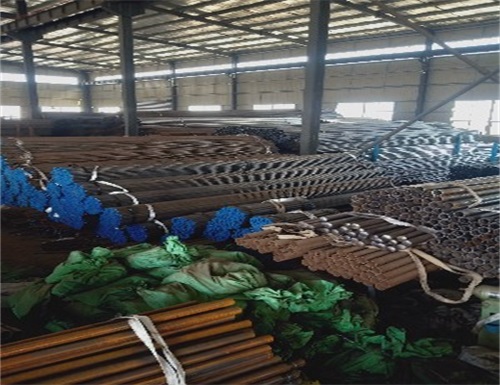

產品圖片欣賞
產品材質
樁基聲測管材質的選擇，以透聲率較大、便于安裝及費用較低為原則。
聲脈沖從發射換能器發出，通過耦合水到達水和樁基聲測管管壁的界面，再通過管壁到達樁基聲測管管壁與混凝土的界面，穿過混凝土后又需穿過另一樁基聲測管的兩個界面而到達接收換能器。
因此，樁基聲測管形成4個界面，每個界面的聲能透過系數可按下式計算：
式中：
——某界面的聲能透過系數；
——界面兩側介質的聲阻抗率
發射和接收換能器之間4個界面的總透聲系數為
聲阻抗率較低，用做樁基聲測管具有較大的透聲率，通常可用于較小的灌注樁，在大型灌注樁中使用時應慎重，因?yàn)榇笾睆綐缎韫嘧⒋罅炕炷粒嗟乃療岵灰装l(fā)散：鑒于塑料的熱膨脹系數與混凝土的相差懸殊，混凝土凝固后塑料管因溫度下降而產生徑向和縱向收縮，有可能使之與混凝土局部脫開而造成空氣或水的夾縫，在聲通路上又增加了更多反射強烈的界面，容易造成誤判。
樁基聲測管的直徑，通常比徑向換能器的直徑大l0mm即可，常用規格是內徑50-60mm。管子的壁厚對透聲率的影響很小，所以，原則上對管壁厚度不作限制，但從節省用鋼量的角度而言，管壁只要能承受新澆混凝土的側壓力，則越薄越省。
產品結構
樁基聲測管可直接固定在鋼筋籠內側上：固定方式可采用焊接或綁扎，管子之間應基本上保持平行-若檢測結果需對各測點混凝土的強度做出評估，則不平行度應控制在1‰以下。鋼筋籠放入樁孔時應防止扭曲。[1]
管子一般隨鋼筋籠分段安裝，每段之間的接頭可采用反螺紋套筒接口或套管焊接方案，如圖8所示：若采用波紋管則可利用大一號的波紋管套接，并在套接管的兩端用膠布纏繞密封。無論那種接頭方案都必須保證在較高的靜水壓力下不漏漿，接口內壁應保持平整，不應有焊渣、毛刺等凸出物，以免妨礙探頭的自如移動，樁基聲測管的底部也應密封，安裝完畢后應將上口用木塞堵住，以免澆灌混凝土?xí)r落入異物，致使孔道堵塞。
產品安裝
a)鋼管的套接；b)波紋管的套接
1-鋼筋；2-樁基聲測管；3-套接管；4-箍筋；5-密封膠布
產品埋置布置
布置樁基聲測管的埋置數量及其在樁的橫截面卜的布局應考慮檢測的控制面積。通常有如圖7所示的布置方式，圖中的陰影區為檢測的控制面積。
一般樁徑不大于0.8m時，沿直徑布置兩根；樁徑大于0.8m且不大于1.6m時，布置3根，呈等邊三角形；樁徑大于1.6m時，布置4根，呈正方形。
產品用途
樁基聲測管的其他用途：樁基聲測管除了用作檢測通道及取代一部分鋼筋截面外，還可作為樁底壓漿的管道。試驗證明，經樁底漿處理的灌注樁，可大幅度提高其承載力。同時樁基聲測管還可作為事故樁缺陷沖洗與壓漿處理的管道，這時需采取措施把需壓漿的缺陷部位的管道打穿。
超聲波透射法檢測，對樁基聲測管總體的要求是：接頭牢靠不脫開，密封不漏漿；管壁平整不打折，平順無變形；管體豎直不歪斜；管內暢通無異物。
當樁基聲測管材料或安裝工藝較差時，可能造成漏漿、堵管、斷裂、彎曲、下沉、變形等事故的發生，對超聲波透射法進行樁基完整性檢測產生較大影響，甚至于無法進行超聲波透射法檢測。
運輸及存放
樁基聲測管運輸可用汽車、火車、輪船等，裝車及卸車過程中宜用纖維吊裝帶并注意應輕吊輕放，上方不可壓重物。施工安裝過程中應輕拿輕放，成品應放入倉庫內或棚內干燥的地方，不要與地面直接接觸，樁基聲測管下方需墊枕木，如果沒有室內倉庫必須用苫布或塑料布等有效物體蓋住樁基聲測管，避免雨淋生銹影響施工[3]。
堵管處理方法
1、對于既定的檢測方案原則上不得更改。
2、“通管”：當樁基聲測管堵塞時，施工單位應采取有效措施進行“通管”，可采用下述3種方法：
①用粗長鋼筋捅通測管；
②用高壓水沖洗清管；
③采用鉆機配小鉆頭進行掃孔。
3、當無法“通管”時，按以下原則處理：
①、當為某橋的#根樁時，必須進行抽芯檢測。
②、當為某橋的非#根樁時，施工單位按附表1的格式填寫《變更檢測方法申請表》，并經監理、業主代表和監督負責人簽名同意后，予以實施。
③、若某橋多次出現堵管問題，須適時進行抽芯檢測。
4、增加的檢測費用由施工單位承擔。
[4] 5、監理須要求施工單位在申報檢測前對樁基聲測管進行檢查；當需更改檢測方案時，提前完善相關手續，避免因樁基聲測管檢測問題影響施工的順利推進。
檢測原理
樁基聲測管安裝好之后，按照超聲波換能器通道在樁體中的不同的布置方式，超聲波透射法基樁檢測主要有三種方法：
（一）樁內跨孔透射法
此法是一種較成熟可靠的方法，是超聲波透射法檢測樁身質量的#主要形式，其方法是在樁內預埋兩根或兩根以上的樁基聲測管，在管中注滿清水，把發射、接收換能器分別置于兩管道中。檢測時超聲波由發射換能器出發穿透兩管間混凝土后被接收換能器接收，實際有效檢測范圍為聲波脈沖從發射換能器到接收換能器所掃過的面積。根據不同的情況，采用一種或多種測試方法，采集聲學參數，根據波形的變化，來判定樁身混凝土強度，判斷樁身混凝土質量，跨孔法檢測根據兩換能器相對高程的變化，又可分為平測、斜測、交叉斜測、扇形掃描測等方式，在檢測時視實際需要靈活運用。 [5]
（二）樁內單孔透射法
在某些特殊情況下只有一個孔道可供檢測使用，例如在鉆孔取芯后，我們需進一步了解芯樣周圍混凝土質量，作為鉆芯檢測的補充手段，這時可采用單孔檢測法，此時，換能器放置于一個孔中，換能器間用隔聲材料隔離（或采用專用的一發雙收換能器）。超聲波從發射換能器出發經耦合水進入孔壁混凝土表層，并沿混凝土表層滑行一段距離后，再經耦合水分別到達兩個接收換能器上，從而測出超聲波沿孔壁混凝土傳播時的各項聲學參數。需要注意的是，運用這一檢測方式時，必須運用信號分析技術，排除管中的影響干擾，當孔道中有鋼質套管時，由于鋼管影響超聲波在孔壁混凝土中的繞行，故不能用此法。
（三）樁外孔透射法
當樁的上部結構已施工或樁內沒有換能器通道時，可在樁外緊貼樁邊的土層中鉆一孔作為檢測通道，檢測時在樁頂面放置一發射功率較大的平面換能器，接收換能器從樁外孔中自上而下慢慢放下，超聲波沿樁身混凝土向下傳播，并穿過樁與孔之間的土層，通過孔中耦合水進入接收換能器，逐點測出透射超聲波的聲學參數，根據信號的變化情況大致判定樁身質量。由于超聲波在土中衰減很快，這種方法的可測樁長十分有限，且只能判斷夾層、斷樁、縮頸等。
常見檢測問題
2．1 樁底樁基聲測管彎曲
因施工不當，造成樁底樁基聲測管向內彎曲，間距變小，使發射與接收換能器不保持平行，超聲脈沖聲速異常偏高，波幅降低，聲速曲線不正常。由于樁底是缺陷易發生部位，根據此類曲線很難判定樁底是否存在缺陷，很可能發生漏判、誤判，給工程留下安全隱患。
2．2 樁身樁基聲測管傾斜或彎曲變形
樁基聲測管綁扎不牢或綁扎間距過大，在澆筑混凝土過程中，樁基聲測管受混凝土擠壓發生傾斜或彎曲變形，管間距離變大或變小，直接影響檢測結果的分析判定，甚至無法給出樁身完整性類別，只能采取鉆芯或其他可靠的方法進行檢測，影響正常的施工。
2．3 樁基聲測管連接處套管過長
由于鋼套管過長，焊接質量較好，密封在內部的空氣不能排出，聲波信號要繞行很長距離或穿過空氣層才能被接收到，造成聲波信號的嚴重異常，影響樁身完整性的判定。
2．4 樁基聲測管管徑過大
一般假設換能器位于樁基聲測管的中心位置，如果樁基聲測管的直徑較大，換能器在管內擺動范圍較大，使耦合水層延遲增大，對聲波傳播的時問影響也**，對檢測結果的影響就較大。
3.樁基聲測管的材料質量控制
樁基聲測管的材料質量控制主要從外觀質量和材質要求兩方面進行控制。
3．1 樁基聲測管的外觀要求
樁基聲測管應順直，彎曲度不大于5 mm/m；樁基聲測管兩端截面應與其軸線垂直，并應無毛刺；不允許有裂縫、結疤、折疊、分層、搭焊缺陷存在；管內應暢通無異物。
3．2 樁基聲測管的材質要求
要求有足夠的機械強度，保證在灌注混凝土過程中不會變形且與混凝土粘結良好，不致在樁基聲測管和混凝土間產生縫隙包裹不佳，影響測試結果。其力學性能、抗彎曲性能、耐壓扁性能、密封耐壓性能應滿足規范要求。
鋼薄壁樁基聲測管的優點是便于安裝，可直接固定在鋼筋籠內側上，固定方式可用電焊或綁扎；鋼管剛度較大，埋置后可基本上體質其平行度和平直度。所以一般混凝土灌注樁推薦使用鋼薄壁樁基聲測管。
3．3 裝卸和貯存要求
樁基聲測管樁基聲測管在裝卸搬運過程中，應采用機械或人工將樁基聲測管抬起運送至制定地點，嚴禁拋擲和滾動，以防樁基聲測管變形彎曲。吊裝時宜用纖維吊裝帶并注意輕拿輕放，不能一頭著地， 以防泥土阻塞樁基聲測管。樁基聲測管在工地存放時，宜放入倉庫或料棚內，以防雨淋生銹。室外堆放時，應存放在干燥的地方，下墊枕木，上方不可壓重物，并有遮蓋物防雨防潮，存放時間不宜超過一個月。
4 樁基聲測管的工藝質量控制
4．1 樁基聲測管的埋置數量
樁基聲測管的埋置數量，交通和建筑規范略有區別，交通部公路工程基樁動測技術規程規定如表1規定。
4．2 樁基聲測管的直徑
超聲波檢測放入樁基聲測管中的換能器直徑一般為30 mm左右或更小，規范規定樁基聲測管內徑比換能器直徑宜大10 mm～20 mm，因此選用樁基聲測管宜選用直徑40 mm～60 mm鋼管。
4．3 樁基聲測管的壁厚
樁基聲測管的壁厚要求，除能滿足工藝性能外，還要確保安全使用，宜符合表2要求。
安裝質量控制編輯
超聲波法檢測對樁基聲測管總體要求是：接頭牢靠不脫開，密封不漏漿；管壁平整不打折，平順無變形；管體豎直不歪斜；管內暢通無異物。
5．1 埋設
樁基聲測管埋設深度應埋設至灌注樁的底部，其上端應高于灌注樁頂面300 mm～500 mm， 同一根樁的樁基聲測管外露高度宜相同。
5．2 密封
樁基聲測管的底部應采用焊接盲蓋或鋼板來保證密封不漏漿；樁基聲測管安裝完畢后應將上口加蓋或加塞封閉，以免澆灌混凝土?xí)r落人異物，致使孔道堵塞。
5．3 固 定
樁基聲測管可直接用點焊或鐵絲綁扎的方法固定在鋼筋籠內側上，固定點的間距一般不超過2 m，其中樁基聲測管底端和接頭部位宜設固定點。對于無鋼筋籠的部位，樁基聲測管可用鋼筋支架固定。為了保證樁基聲測管的相互平行，可以在樁基聲測管間點焊三角形鋼筋架支撐。
5．4 聯接
鋼筋籠放人樁孔時應防止扭曲，樁基聲測管一般隨鋼筋籠分段安裝。將帶有底蓋的樁基聲測管固定在#節鋼筋籠上，其余的暫時固定在制作好的待下的鋼筋籠上，下鋼筋籠時將樁基聲測管的上一節對接好后插上，同時把樁基聲測管綁扎在鋼筋籠上，依次而做。每段之間的接頭可采用反螺紋套筒接口或套管焊接方案，反螺紋套筒接頭應采用軟性的橡膠密封圈，套管聯接可選一段長80 mm左右的鋼套筒，內徑略大于樁基聲測管外徑，將兩根樁基聲測管套起來，用電焊將套筒與樁基聲測管上下兩端焊結起來。無論哪種接頭方案都必須保證接頭有足夠的強度，保證樁基聲測管不致受力彎曲脫開；在較高的靜水壓力下聯接部位密實不漏漿，接口內壁應保持平整，不應有焊渣、毛刺等物，以免妨礙換能器的自如移動。若樁基聲測管需截?cái)啵擞们懈顧C(jī)切斷，切割后對管口進行打磨消除內外毛刺，不宜以電焊燒斷；焊接鋼筋時，應避免焊液流濺到管體上或接頭上。
5．5 注水
每埋設一節，均應向樁基聲測管內加注清水作為檢測用的藕合劑。水不能直接用江水，尤其汛期江水含泥量較高，要經過凈化處理后才能用來灌樁基聲測管，來達到預防樁基聲測管底部堵塞的目的。在灌注基樁水下混凝土之前，應檢查樁基聲測管內的水位，如管內的水不滿，則應補充灌滿。
5．6 試探
樁基混凝土齡期在14 d以后才能進行檢測。檢測前應將樁頭鑿至設計標高，并用測繩拴一根 32mm長約20 cm的鋼筋，做成吊錘對樁基聲測管進行試探是否暢順，并向管中注滿清水。
6 樁基聲測管堵塞的應急預案
在基樁檢測過程中發現，有些些施工單位對基樁樁基聲測管保護的重視程度不足，經常出樁基聲測管被堵現象，導致檢測部門無法按既定的檢測方案開展檢測工作，工程不能順利進行。
