本站為您詳解螺旋式聲測管埋設規范注意事項。



螺旋式聲測管是指的，樁基超聲波檢測時使用的一種特殊絲扣連接的管體。在對它進行埋設的時候是有需要注意：密封圈是否完好；連接后是否在保持在同一水平線上；管帽或木塞是否扣好；使用管鉗連接時不要用力過猛，這樣容易造成劃扣；連接完成是否互相平行，要符合規范埋設就必須相互等距擺放。



在這里什么是聲測管我們就不做解釋了，單單來說一下螺旋式聲測管。



螺旋式聲測管從口徑上來分可以分為：50mm，54mm，57mm。（這里一般指的是外徑）



從壁厚上可以做到0.7mm到3.5mm。但是實際上的壁厚范圍一般是1.8至3.5之間。因為這個螺旋式很少做薄壁使用。



埋設規范



（1）根據鉆孔樁施工順序跟蹤施工。



（2）成孔必須達到設計孔深，孔下的雜質符合規定。



（3）鋼筋籠施放前，將聲測管用鐵絲綁在鋼筋籠上，鐵絲系上繩子，綁在鋼筋籠上部，保證聲測管不會掉到鋼筋籠里；鋼筋籠將聲測管吊起取下鉤子，將聲測管放下。



（4）在施放鋼筋籠時，綁扎或焊接要牢固可靠。聲測管和鋼筋籠要一致。



（5）插口與接口連接，要求封閉嚴實。施焊時注意不能損壞管子，防止造成漏液。



（6）聲測管上端高出基樁頂面20cm；底部要達到30厘米以上，并用D76×10mm A3鋼板焊牢封閉，并且保證管內無異物。

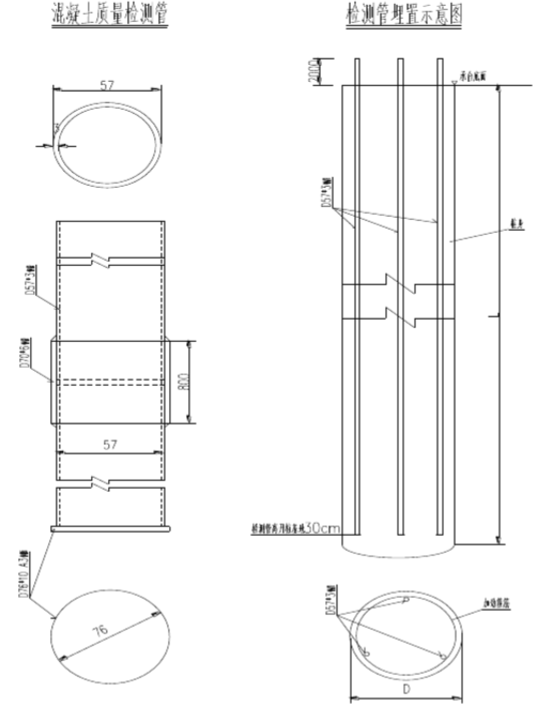

聲測管布置示意圖

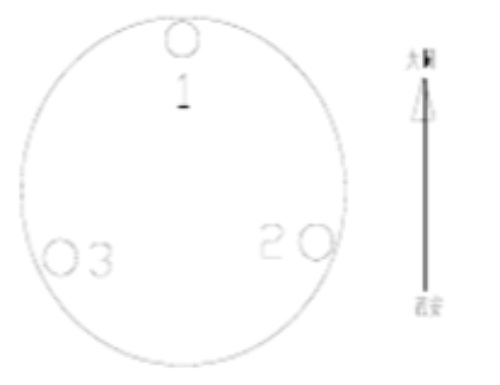

檢測時時設計圖
